旋回破
旋回式破碎機主要由橫梁部、上中下機架部、動錐部、偏心套部、傳動部和液壓缸部等組成.在設備工作時，由電動機帶動水平軸旋轉，水平軸通過齒輪帶動偏心套旋轉，再由偏心套帶動動錐部做圓周擺動，從而實現連續的擠壓破碎石塊。可通過調節動錐底部的液壓缸改變排礦口的大小，方便調整產品粒度；同時液壓缸也提供過鐵保護功能，當有不能破碎的物體進入破碎腔時，液壓缸能自動使動錐下落釋放物體，保護破碎機。

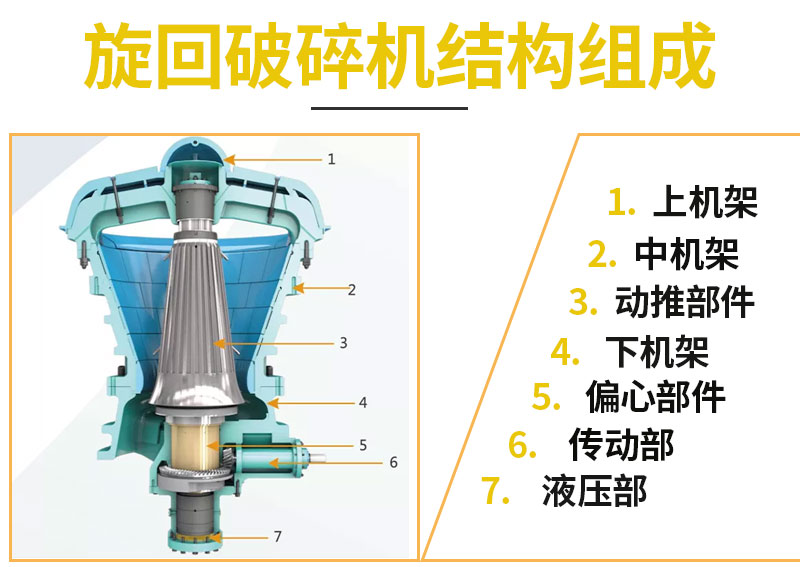

旋回式破碎機結構圖
其工作原理是利用破碎錐在殼體內錐腔中的旋回運動，對物料產生擠壓、劈裂和彎曲作用，粗碎各種硬度的礦石或巖石的大型破碎機械。裝有破碎錐的主軸的上端支承在橫梁中部的襯套內，其下端則置于軸套的偏心孔中。軸套轉動時，破碎錐繞機器中心線作偏心旋回運動。它的破碎動作是連續進行的，因此其工作效率高于顎式破碎機。

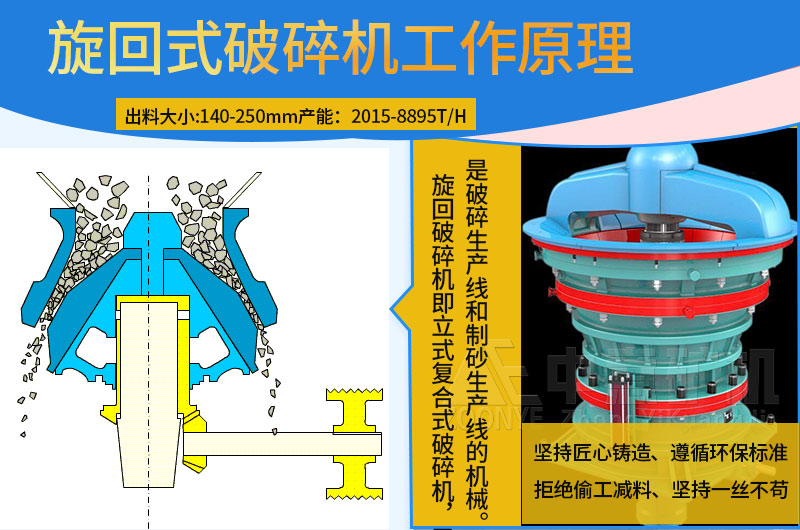

旋回式破碎機工作原理
1、破碎比大、生產效率高。
2、液壓保護及液壓清腔、自動化程度高、減少停機時間。
3、維修簡便、操作使用方便。
4、易損件消耗少、運行成本低。
5、稀有潤滑、可靠先進、提高使用壽命。
6、層壓破碎、成品粒形優異。
7、多種破碎腔型、應用靈活、適應性強。

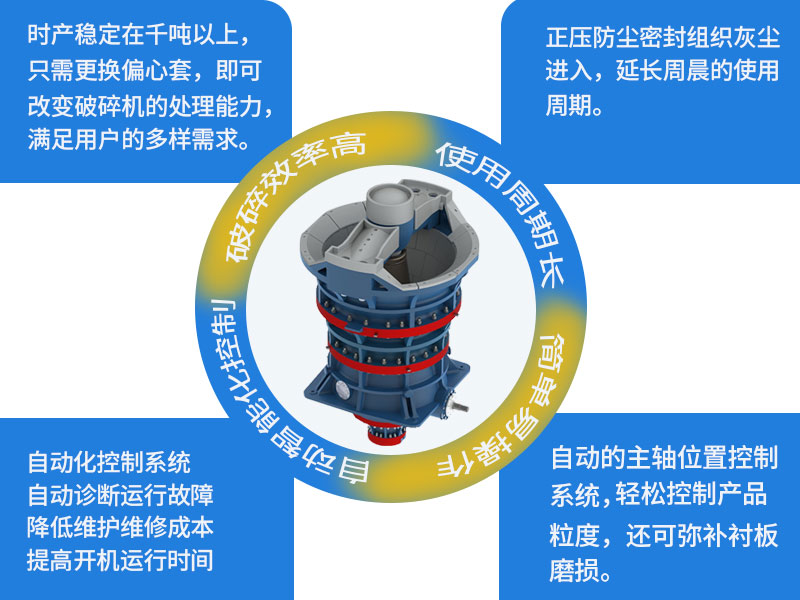

產品特點
旋回破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門中硬礦石和巖石的二、三級破碎，破碎抗壓強度不大于200MPa的物料，進料粒度達450-1000mm，平均出料粒度≤5-8mm。面對中國高速鐵路建設高峰期的到來，回旋式破碎機市場需求尤為強烈。但由于是高速鐵路建設，對砂石骨料和混凝土骨料的要求比較高，而滿足需求的回旋式破碎機行業內具備此生產能力的大型企業有好多家。

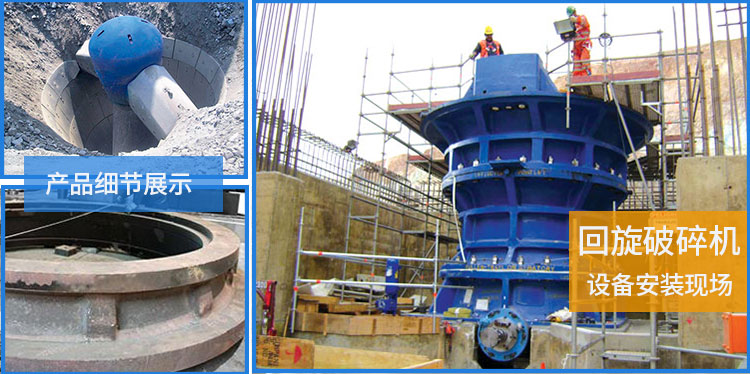

案例現場
回旋式破碎機已廣泛安裝在全國各省市單位高速公路和高速鐵路建設中，是國家基礎建設不可或缺的設備。針對玄武巖破碎，由回旋式破碎機破碎過的石料，經過沖擊式破碎機整粒后，可將石料針片狀含量降為4%左右，是砂石骨料生產過程中理想的破碎機設備。
應用領域
